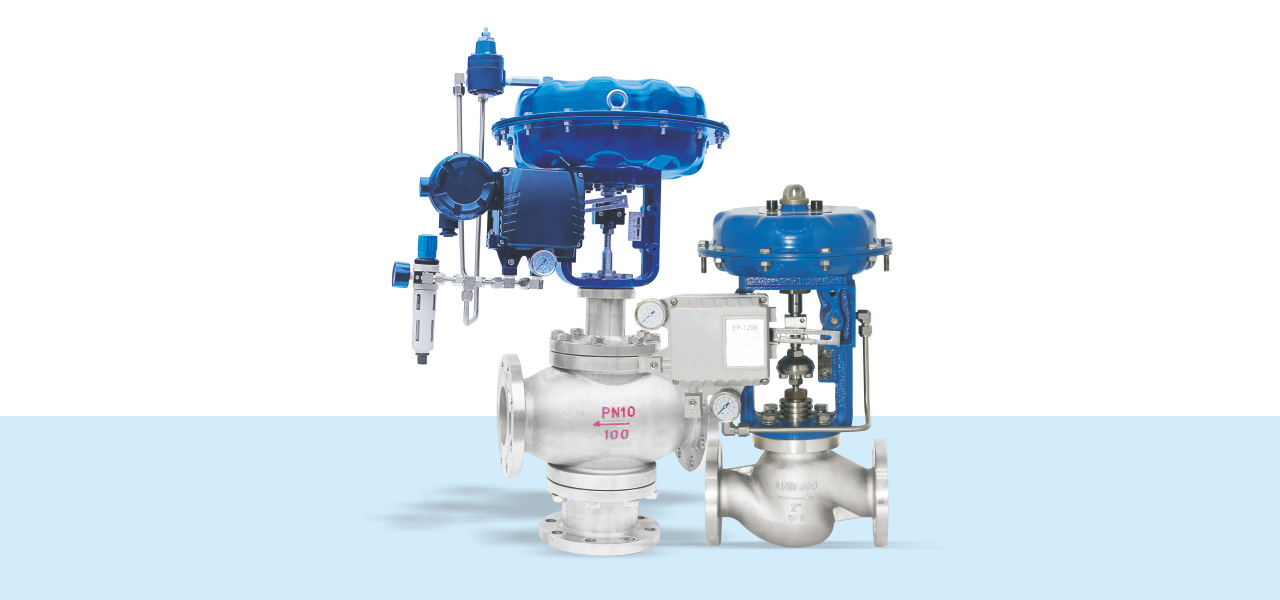

E系列高性能模块化调节阀

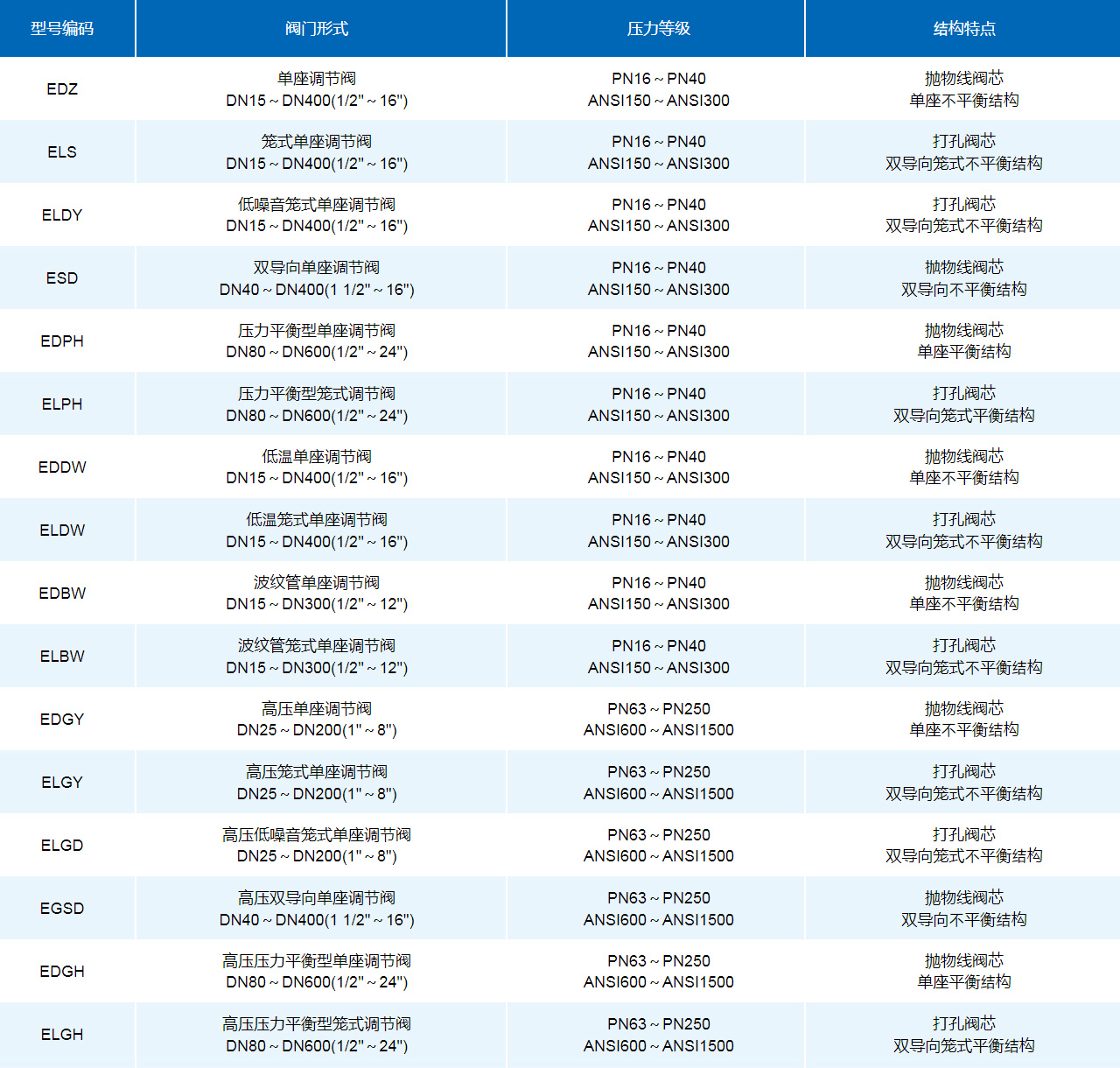

调节阀制造范围

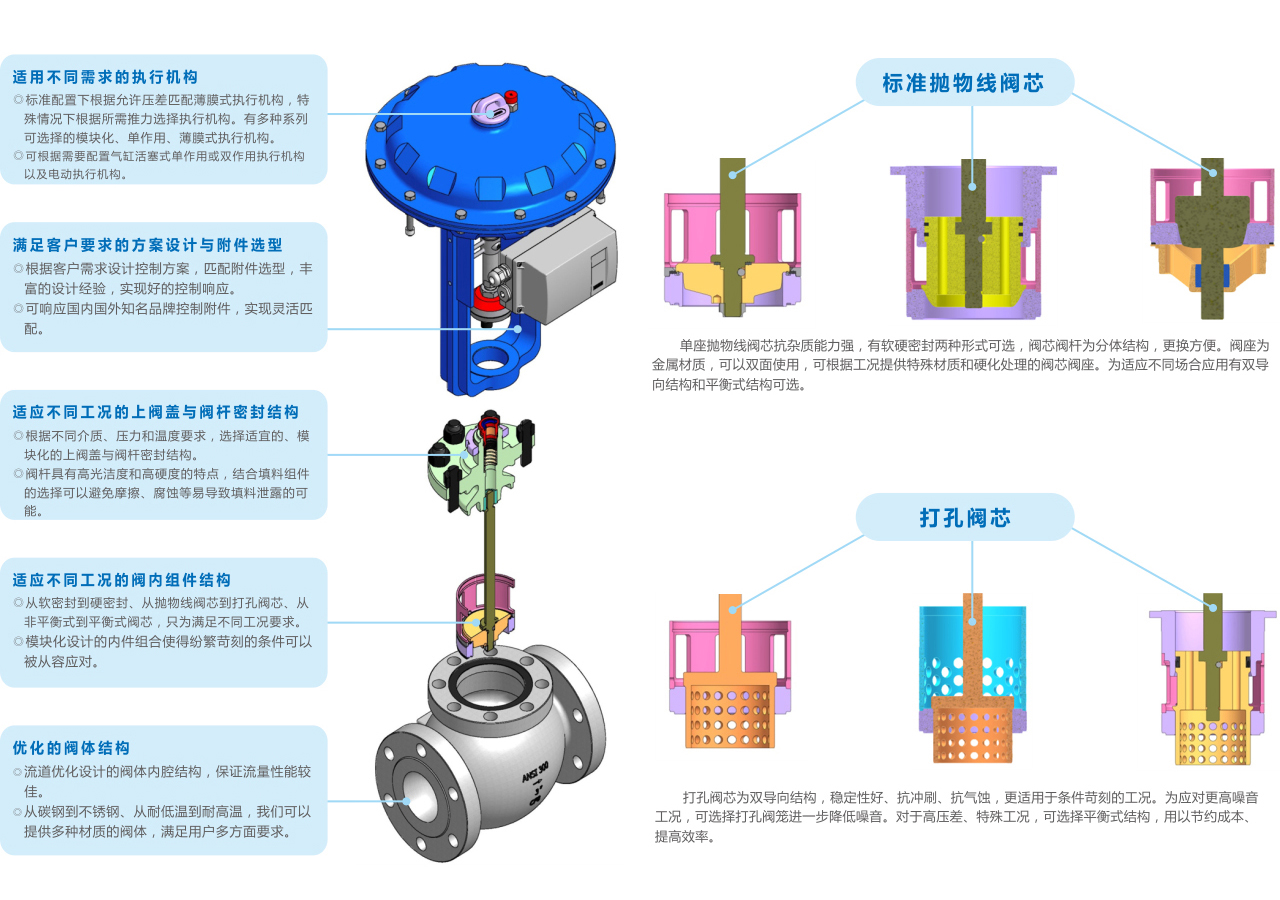

结构特点
上阀盖与阀杆密封结构

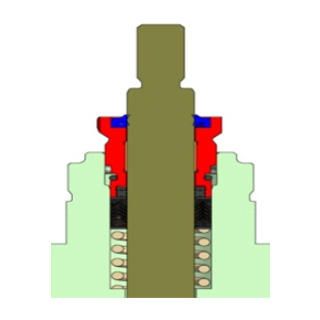

免维护的V-PTFE密封结构(标准型带有微密封单元)

该填料组件由不同材质密封元件组合而成,并由耐腐蚀弹簧提供预紧力,主密封采用V-PTFE型密封环。

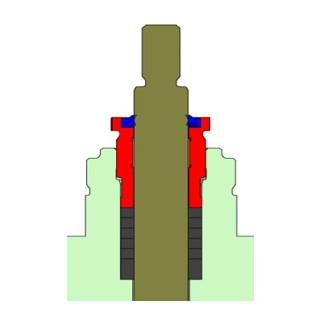

石墨填料密封结构

该填料组件装配时采用逐层预压的方式控制填料压紧力,保证填料组件均匀受力,降低泄露风险。

波纹管密封上阀盖结构

波纹管密封结构用于不允许存在阀杆泄漏的场合,出于安全考虑该结构包含了一组标准型填料组件(V-PTFE)。在波纹管密封和填料中间可选择设置内螺纹通孔,用作泄漏检测、泄放或通气。

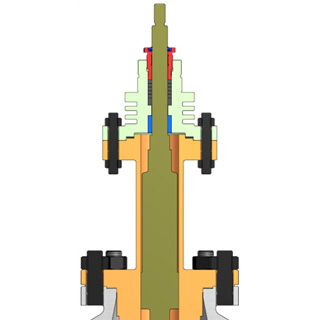

低温延长型

在低温工况下,阀体和执行机构之间必须有足够的距离。绝缘腔室和阀杆延伸段的薄壁设计能减少热传导,避免能量损失和填料函结冰。

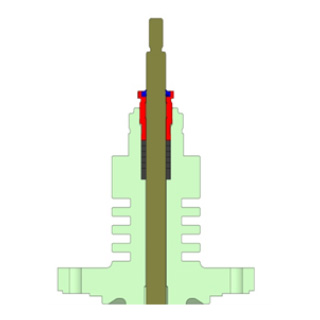

高温散热片型

当操作温度在250℃以上的时候,配有石墨填料的多重散热片式上阀盖使热量散发,从而保证了填料不会因过热而损坏。在更极端的工况下,特殊设计的散热片型上阀盖仍可保证填料函内的温度不超过450℃。


阀杆密封形式及耐温范围

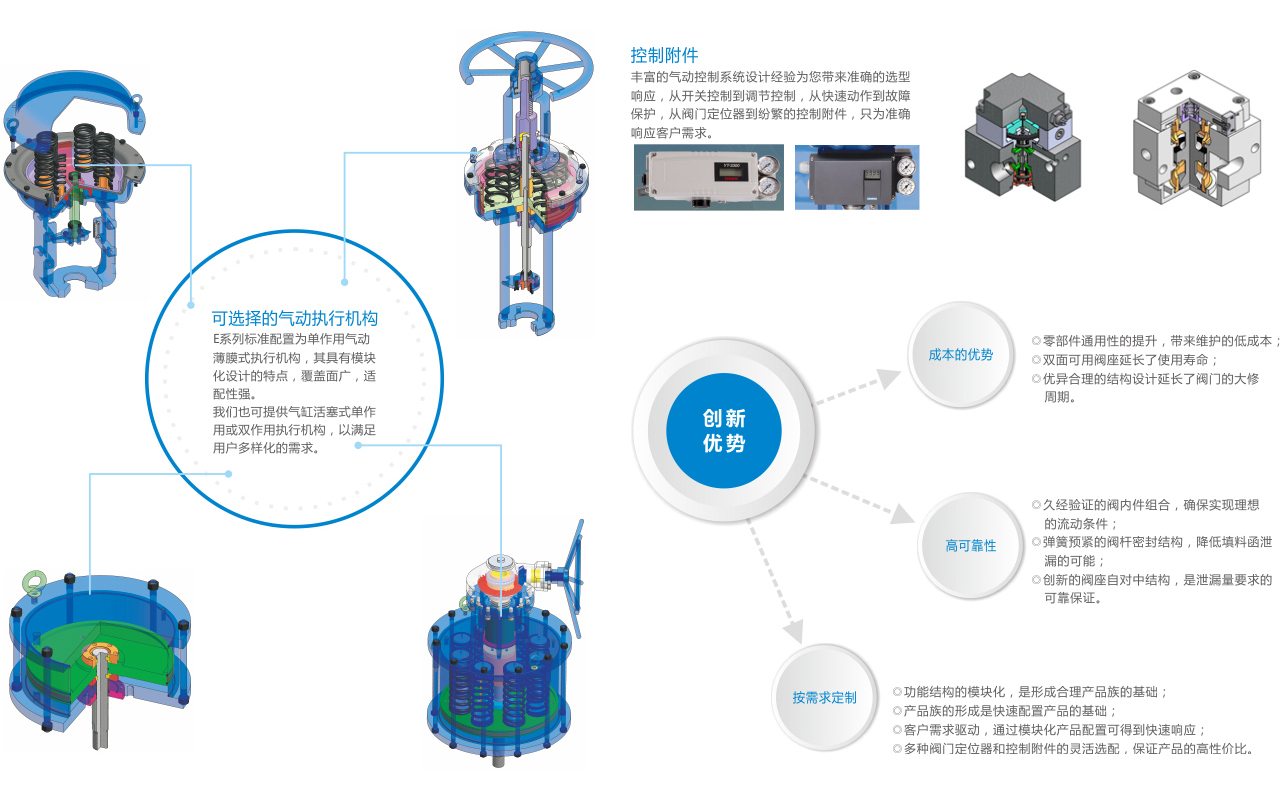

可选执行机构
E系列基本参数

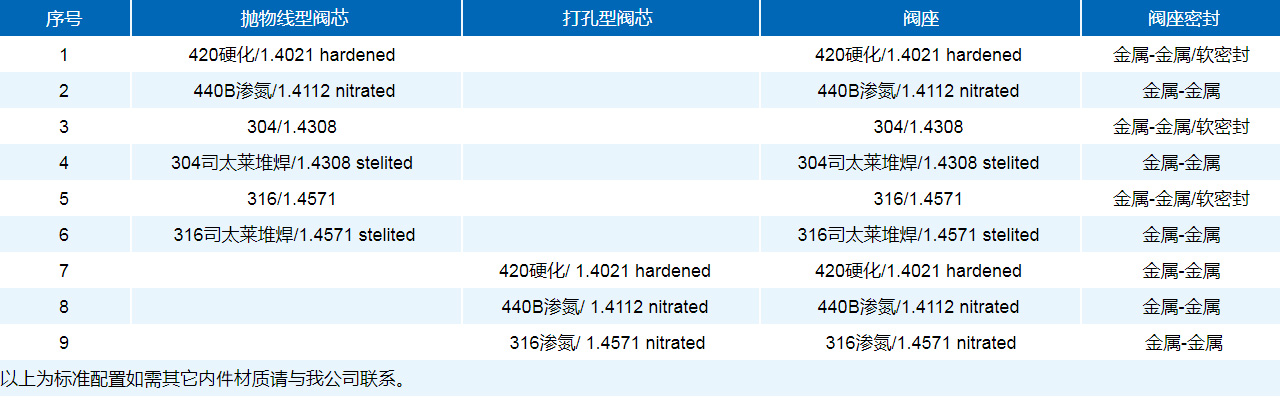

阀内件材质标准配置

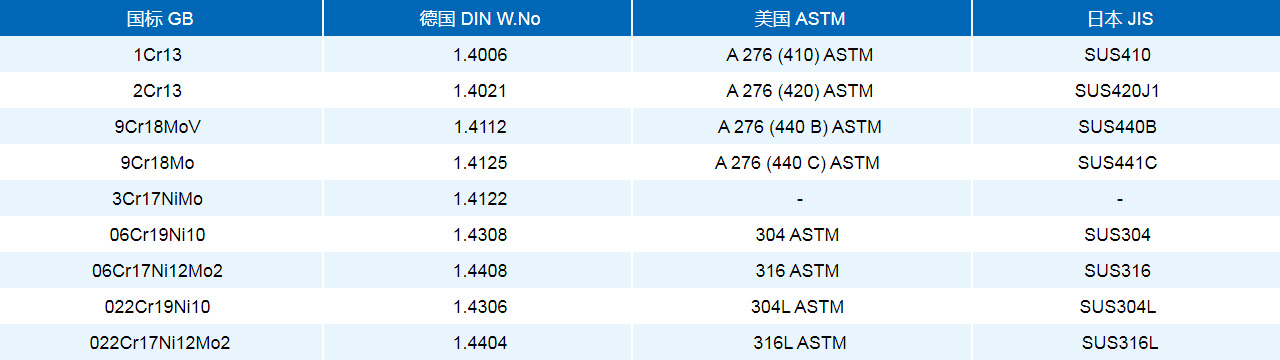

阀内件材质近似对照表
